大修主線

我在哪裡：先定方向，再找管號

先確認機組，再核對高程、牆面與管號起算端。

本頁依據廠區方位、鍋爐圖面、B&W 287851E 煙道與膨脹接頭圖與歷史報告；模型為位置教學示意，不可量取尺寸。

定位：機組 → 高程 → 牆面 → 管號

(a) 先認牆面方位

先看廠區實際位置，再看俯視圖。不要用手機畫面左右或進爐路線猜牆名。

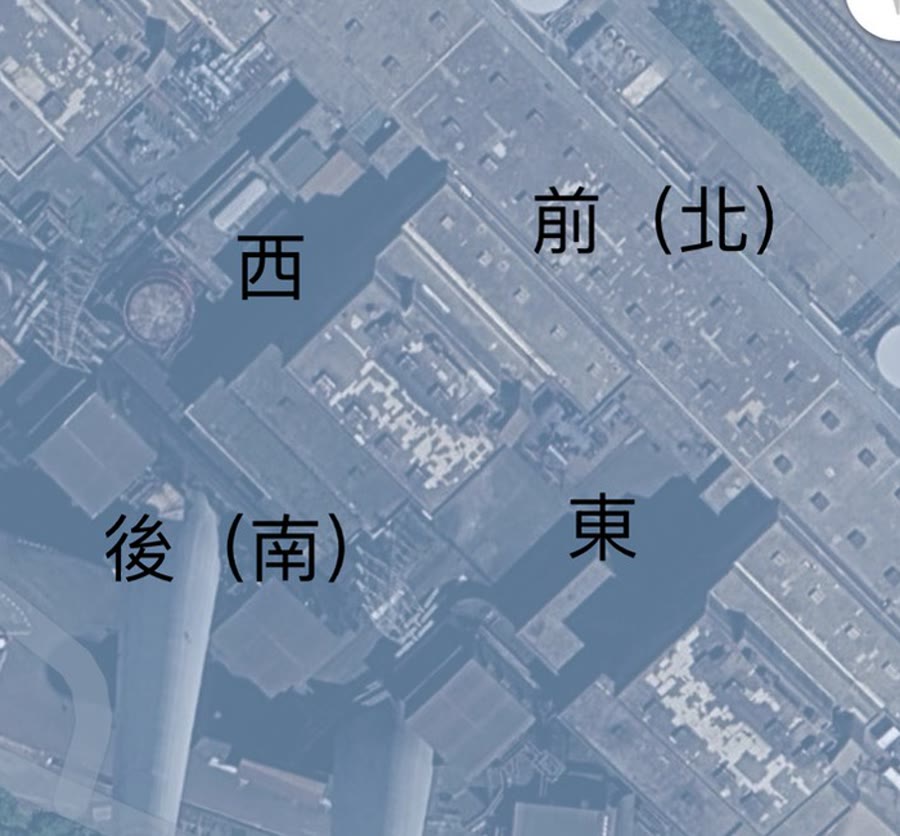

協和電廠衛星圖實際方位，圖上標出前為北、後為南、西與東 — **實際廠區方位：**前爐在北側、後爐在南側；西牆在西側、東牆在東側。點照片可放大。

俯視圖：上＝前牆／北，下＝後牆／南；面向前爐時，左＝西牆、右＝東牆。中間虛線是沿南北方向的中間分隔牆，左面是中牆西側，右面是中牆東側。

(b) 再用實際剖面圖找高程

剖面圖是用來找「上、下、高程與設備層」。它不是俯視圖，不能拿來判斷左手是東牆還是西牆。

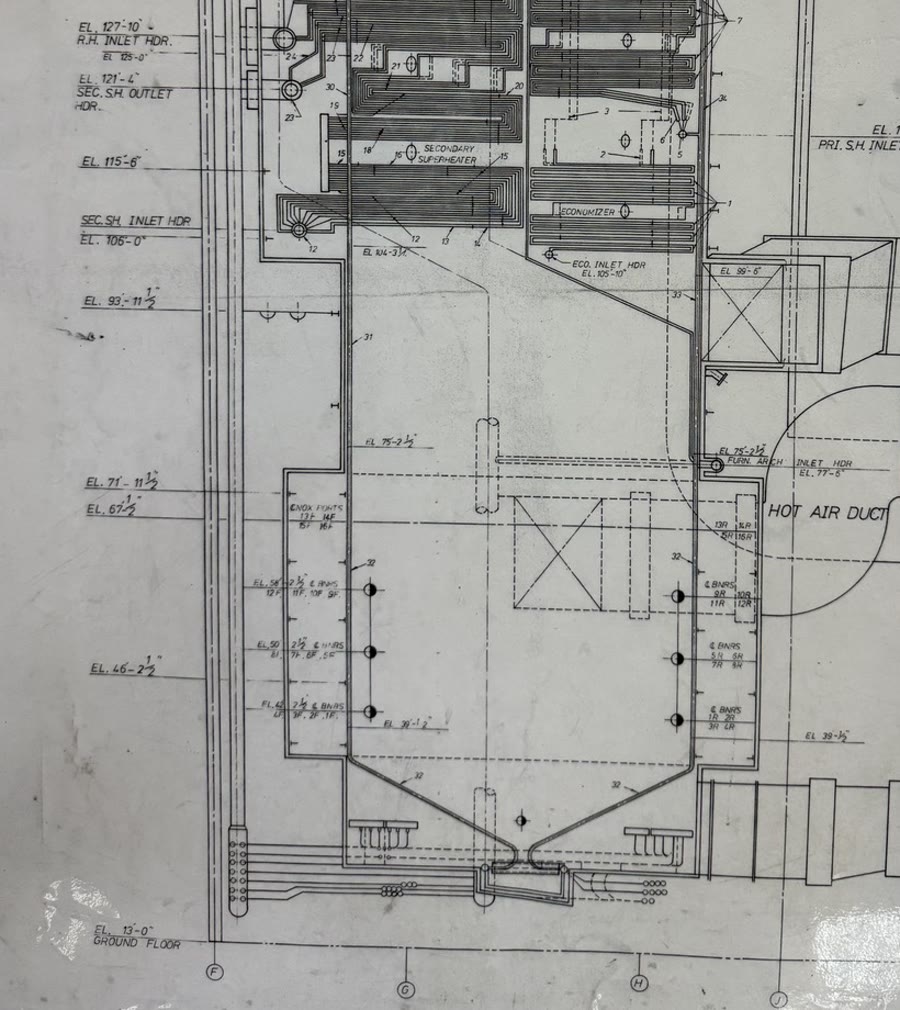

協和燃油鍋爐實際剖面圖，顯示爐膛、三層燃燒器、NOx ports、爐拱、過熱器、再熱器與省煤器 — **協和鍋爐實際剖面圖：**下半部是爐膛與三層燃燒器；EL.67 呎附近是 NOx ports；上方接爐拱、過熱器／再熱器與省煤器。點圖可開啟完整剖面。

約42 呎地標：最下層燃燒器 1F–4F

約50 呎地標：中層燃燒器 5F–8F

約58 呎地標：最上層燃燒器 9F–12F

58～67 呎還原區：60、70 呎測點特別留意

約67 呎地標：NOx ports

88／101 呎ARCH測區（報告名稱，非精確角度／邊界）

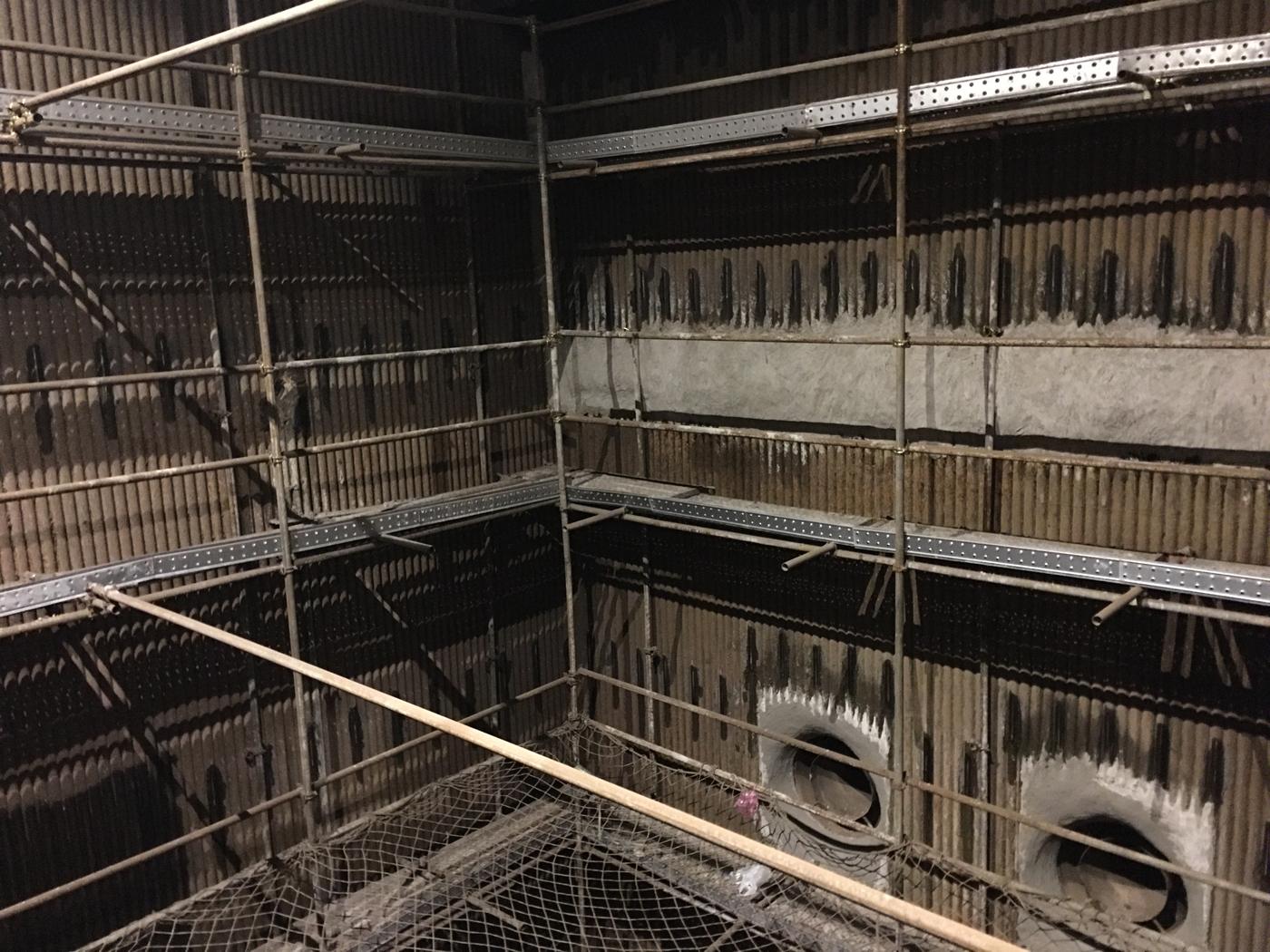

協四機爐膛內實際搭架施工照片，可見兩側水牆管與上方斜向爐拱 — **爐內真正長相：**兩側是密排水牆管，上方斜面是爐拱，中央鷹架只是工作通道。先用樓層／高程定位，再確認牆面和管號；不能用鷹架方向猜位置。

NDT 高程（報告測點）	報告名稱	白話說明
103 呎	隔離牆測點	位於後方對流通道，不在爐膛內；是量測帶，不是隔離牆下緣
101 呎	ARCH測區（報告名稱）	歷史測區名稱，非精確設備上緣
88 呎	ARCH測區（報告名稱）	歷史測區名稱，非精確設備下緣
80 呎	上爐膛測點	約在燃燒器與 NOx port 上方
70 呎	測點	NOx port 地標約在 EL.67 呎
60 呎	測點	附近地標約58呎最上層燃燒器9F–12F；兩者高度不同，不可互換
52 呎	測點	附近地標約50呎中層燃燒器5F–8F；兩者高度不同，不可互換
44 呎	測點	附近地標約42呎最下層燃燒器1F–4F；兩者高度不同，不可互換
22 呎	爐底測點	前、後牆斜管排

兩種標籤不要混用：「44／52／60 呎」是 NDT 報告的測點高程；「約 42／50／58 呎」是燃燒器地標，兩者不是同一個高度，不能互換代入。「88／101 呎」是報告沿用的歷史 ARCH 測區名稱，不代表精確的設備起訖邊界；實際範圍以核定圖面與現場永久標示為準。

⚠ 58～67 呎還原區

最上層燃燒器到 NOx port 之間，可能出現局部缺氧與硫化物腐蝕。60、70 呎量到低值、表面結渣或連續偏低時，立即標記並回報加測。

(c) 最後確認管號怎麼數

牆面認對後，再照該面牆的報告表頭起算。牆名與起算方向是兩件事，不可自己改方向。

⛔ 先找起點再報數字

請檢測員同時說出「機組、高程、牆面、起點與管號」。數錯一支，整排數據就會對不到。

前
前牆：從東邊開始，往西數
報告表頭：前牆爐管測厚（東→西）
後
後牆：從西邊開始，往東數
報告表頭：後牆爐管測厚（西→東）
東
東牆：從南邊開始，往北數
報告表頭：東牆爐管測厚（南→北）
西
西牆：從北邊開始，往南數
報告表頭：西牆爐管測厚（北→南）
中西
中間牆西側：從前爐開始，往後爐數
報告表頭：中牆爐管西側測厚（前→後）
中東
中間牆東側：從前爐開始，往後爐數
報告表頭：中牆爐管東側測厚（前→後）
拱東
ARCH 88 呎東側：從東邊開始，往西數
拱西
ARCH 88 呎西側：從西邊開始，往東數
底前
爐底 22 呎前牆：從東邊開始，往西數
底後
爐底 22 呎後牆：從西邊開始，往東數
省
省煤器進口短管：從東邊開始，往西數

現場回報範例：「協三機，60 呎，東牆；從後爐南側起算，第＿＿支。」說完請旁人再對一次現場標示與圖面。

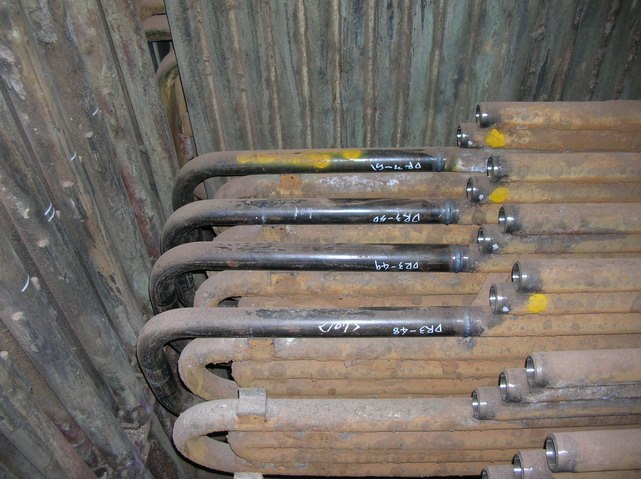

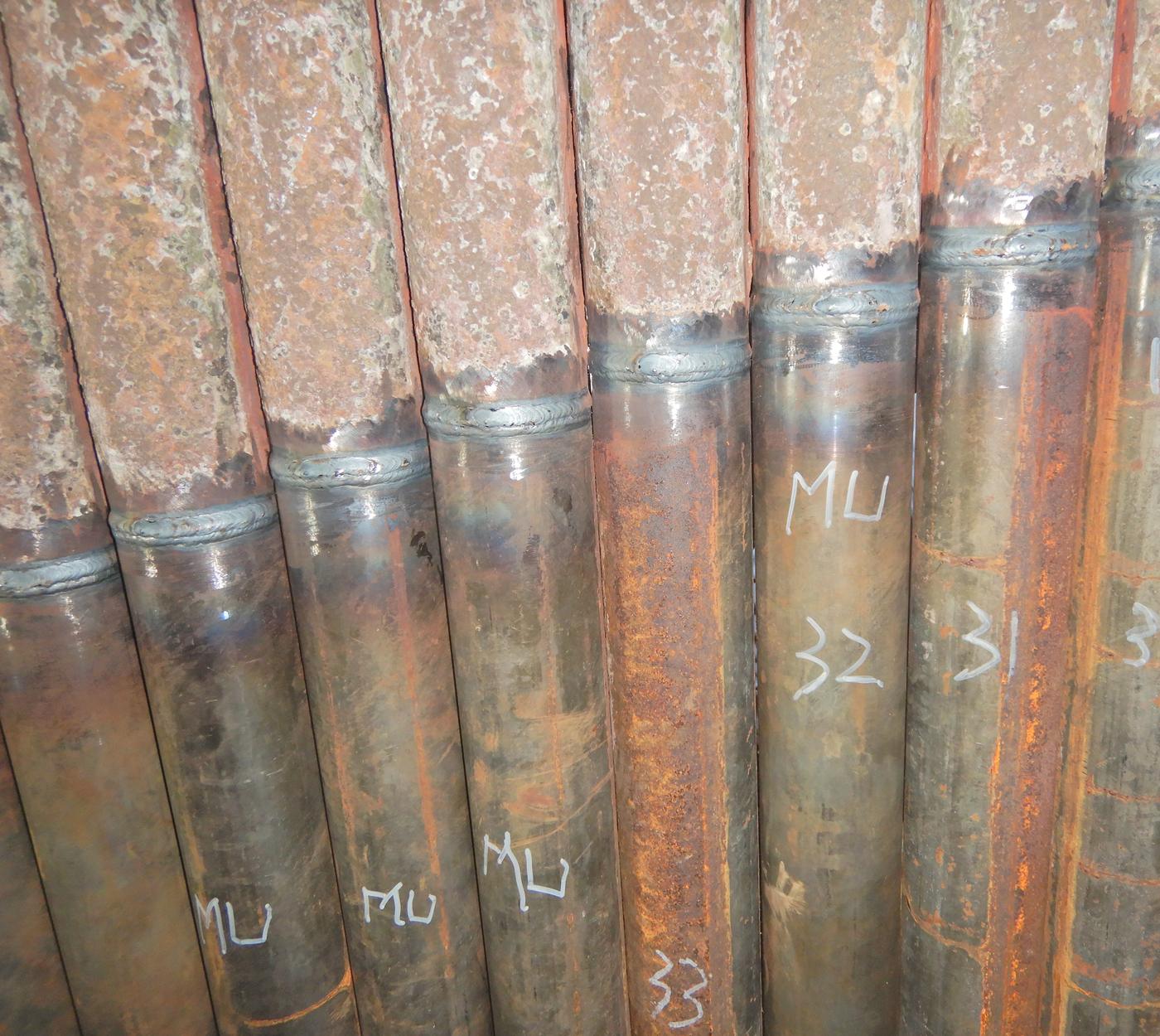

彎管施工與管上標記實景 — **管號標記實景：**手寫記號幫助現場對位，但不能直接當作報告管號；仍要照上面的起算方向數，且彎管與直管位置不能混用。

前爐・北 ↑

西牆 ←　面向前爐　→ 東牆

↓ 後爐・南

確認機組
對照高程
辨認牆面
確認管號起算端

看五面牆方位 · 看高程剖面 · 看管號方向

立體爐管：排數、接頭、汽水流程

選區域看爐管排數與規格，選汽水流程看集管怎麼接到管排。教學示意，不是施工圖；現場以核定圖面與永久標示為準。

立體模型載入中…

預設全景：由東南上空看。

操作說明

手機：單指滑動＝捲動頁面；兩指捏合＝縮放、兩指一起拖＝上下左右平移；要旋轉請勾下面的「單指拖曳旋轉」。
電腦：左鍵拖曳＝旋轉；右鍵、中鍵或 Shift＋拖曳＝平移；Shift＋方向鍵也是平移，方向鍵單按＝旋轉；點畫面後滾輪＝縮放。
按鈕：↺↻ 轉、＋－縮放、◀▶▲▼ 平移、「回到全景」清除選取。
牆上的字標示前牆（北）、後牆（南）、東牆、西牆；左上角箭頭指北。

手機改成單指拖曳旋轉

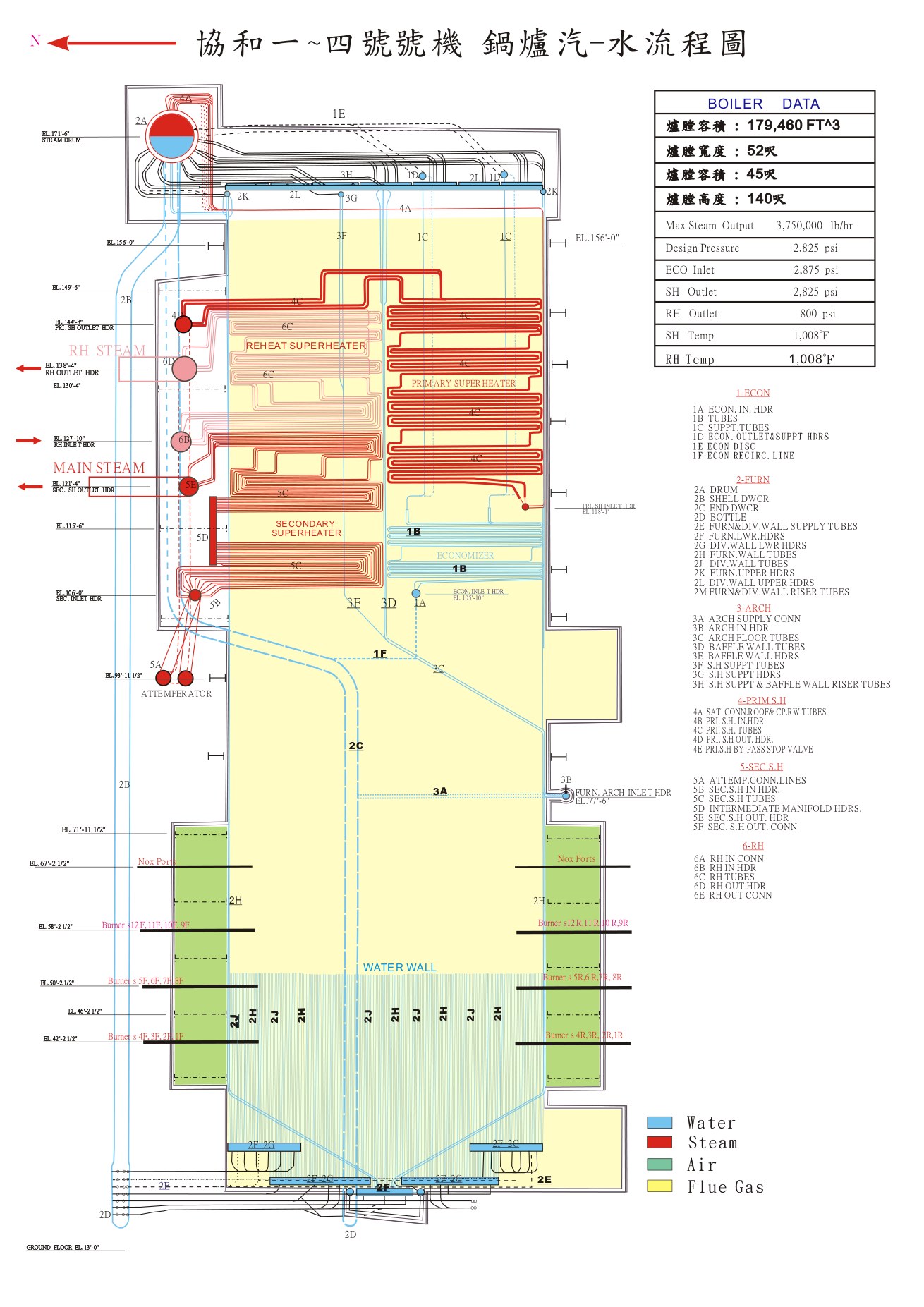

協和鍋爐汽水流程剖面原圖，北方箭頭指向圖左：左上再熱器、左下二次過熱器、右上一次過熱器、右下省煤器，下方爐膛與三層燃燒器 — **原圖剖面（北在左）：**原圖來源協和電廠-鍋爐燃氣分佈圖.pdf 第 1 頁。北側通道：再熱器在上、二次過熱器在下；南側通道：一次過熱器在上、省煤器在下；爐拱從後牆（南）低處往北升高。圖上的機組適用性與繪製年度未確認。

汽水流程（不需要 3D 也能讀；依 G1 第 1 頁圖例）

省煤器：進口集管 → 下段盤管（2.000″×.203″ SA178C，300＋8 支）→ ⑩ EL-111′-7″ → 上段盤管 → ⑪ 分岔 → 支撐管（2.000″ 與 1.750″ SA213T2 各 156 支）→ 出口兼支撐集管（前、後，11¾″×½″ SA-106C）→ 汽鼓。
爐膛水牆：汽鼓 → 降水管 → 爐底分配 → 各牆下集管（前後 EL-21′-0″；側牆與中間牆中央段 EL-22′-6″）→ 水牆管往上（前牆 206、側牆每側 179、中間牆 157 支）→ 上集管（前後 163′-1″、側牆 164′-4″）→ 上升管 → 汽鼓。
爐拱與隔離牆：爐拱進口集管 EL-77′-6″（OD 15¾″）→ 爐拱底管（表五 29A 列 206、29B 列 52 個接頭，SA210A1）→ 隔離牆管（155 支位；表四 A、B 兩道銲口列各 154＋1）→ 隔離牆上集管 EL-164′-0″／過熱器支撐管 → 汽鼓。
一次過熱器：汽鼓 → 頂棚／後牆給汽管（104 支 2.969″×.350″）→ 進口集管 EL-118′-1″ → 進口管排（306 支 2.250″×.220″ SA210A）→ 中間管排 #1～#3 → 出口管排（612 支 2.000″×.220″ SA213T2）→ 出口集管 EL-144′-8″（前牆外）。
二次過熱器：減溫器 EL-93′-11½″ → 進口集管 EL-106′-0″（22⅞″×3⅜″ SA335P11）→ 進口管排（每片 13 支，338 支 2.250″ SA213T2）→ 中間集管 manifold（26 只 8⅝″×1⅜″ SA335P11）→ 中間管排 → 異材接頭 T22→TP304H → 出口管排（526 支 1.750″×.358″ SA213T22）→ 出口集管 EL-121′-4″（24½″×5⅛″ SA335P22）→ 主蒸汽。
再熱器：高壓汽機排汽 → 進口集管 EL-127′-10″ → 進口段 2.750″ SA209T1A → 中段 2.500″ SA213T2A → 出口段 2.250″ SA213T22（各 510 支）→ 出口集管 EL-138′-4″ → 汽機中壓段。

規格、數量、材質是手冊表六～表十與圖七～十六的歷史印刷值；數量是銲口列的接頭數。不是 115 年協三竣工或本次核定數量。

爐管備品：已移到「換管施工與爐管備品」頁

高程 × 牆面對照、各區域有沒有相符庫存、以物料號碼為主的備品清單與本機庫存更新，都集中到換管施工那一頁—— 備品是換管時才用得到的東西，放在一起查比較快。

看爐管備品與庫存 ›

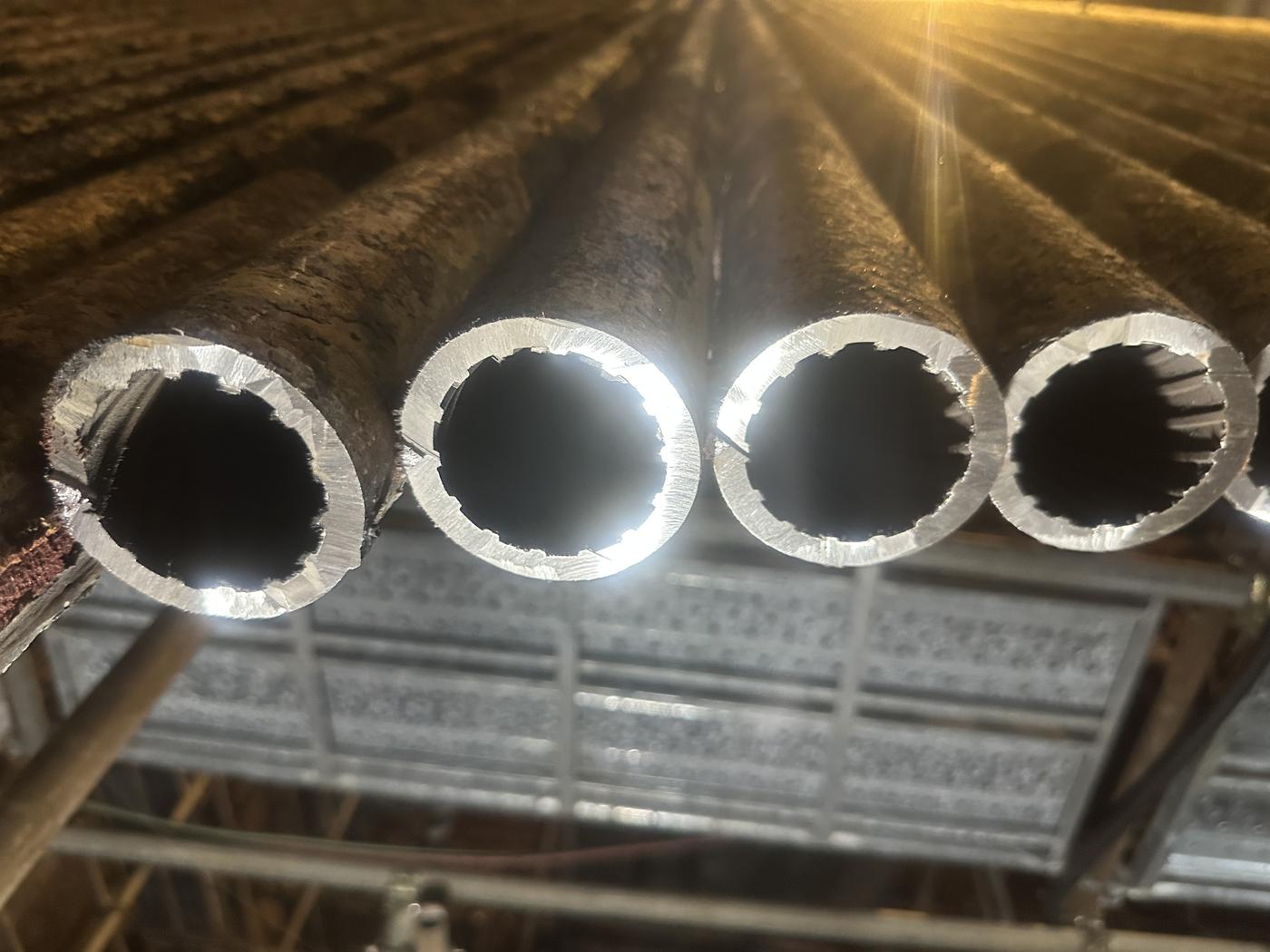

由遠到近看現場實照

看真照片時，先看全景，再一路看到測區、單管、銲口。每一步先看「看到什麼」，再看「看不到什麼」。

110 年協四機大修現場照片（05/28）

這張照片看不出是東或西燃燒室、也看不出確切高程；不是檢測合格證據。

看懂爐內管束：四張照片的判讀

110 年協四機大修 05/25～05/26 在爐拱與後側通道拍的四張照片。先看「看到什麼」，再對照手冊與契約的依據；圖面還沒逐一核對的地方標「推論」。

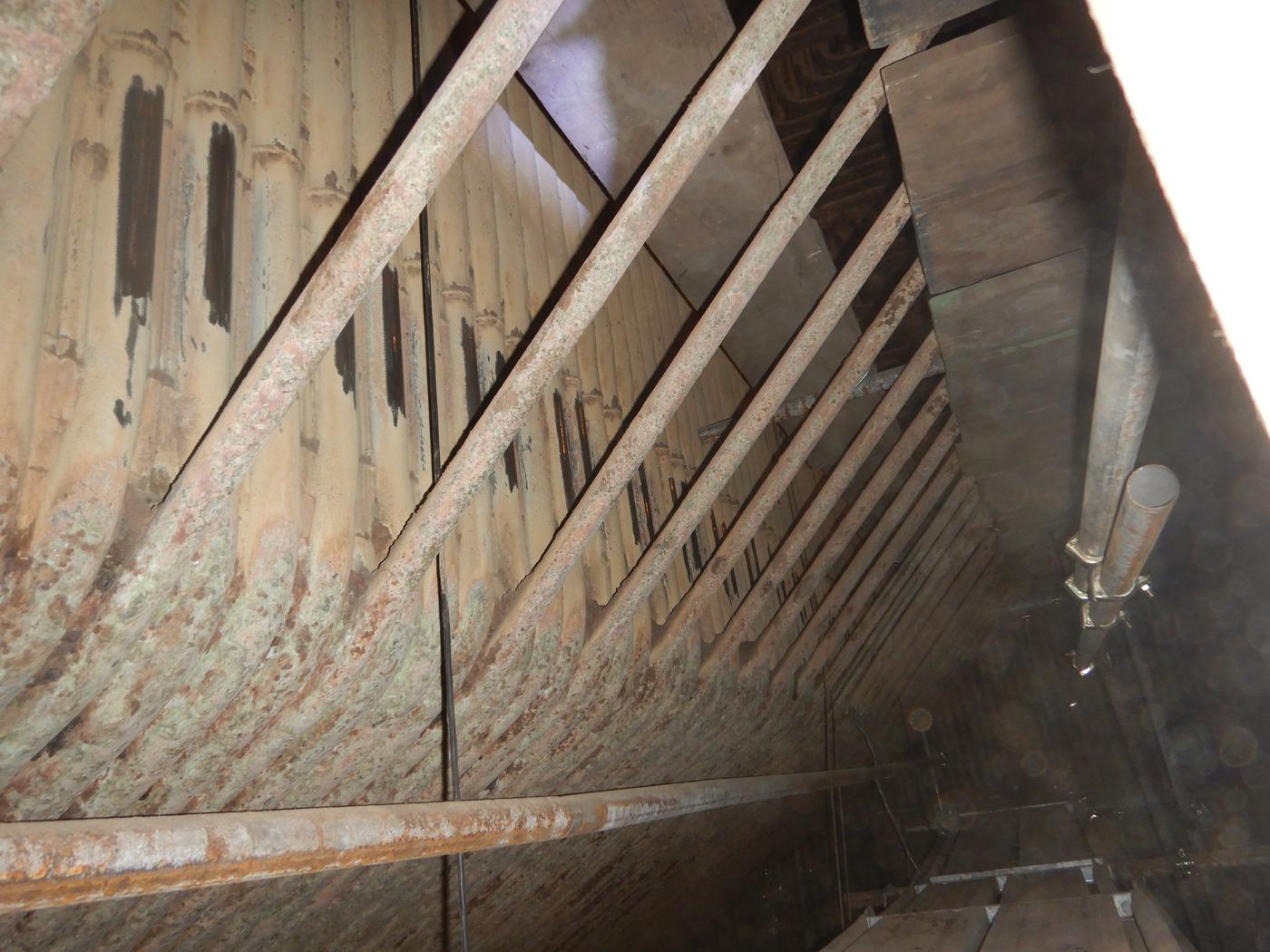

爐拱上緣往上看：彎段上有黑色長條，前方有數支斜出牆面的管子 — **爐拱往上分叉的管子（DSCN5601）** **看到：**左下是爐拱管由斜面轉為直立的彎段；前方每隔幾支就有一支管斜出牆面、往右上延伸。 **判讀（推論）：**符合 G1 圖例 3-ARCH 的流程——爐拱底管（3C）上去後，一部分成為隔離牆管（3D），一部分分出去成為吊掛北側管排的過熱器支撐管（3F）。數量也對得上：爐拱 206 支、隔離牆 154 支（另有中心 78 號 1 支），差 52；表五 29B 正好 52 支 1¾″，契約 NDT 範圍裡「過熱器支撐管」也是 52 點。 **彎段上的黑色長條：**推論是測點標記；契約有「ARCH 彎管（87′、100′）檢測磨光 310 點」。 **手冊圖六核對（2026-09-27）：**剖面上 52 支在 29B 縮徑銲口（爐拱上端，推算 EL-101′-9″＝77′-6″＋24′-3″）以上沿爐拱斜度繼續延伸，轉折後直立，標 SEC S.H SUPP′T；隔離牆管（B.W）在 29B 以南從同一斜面分出。照片前方分開、斜向延伸的管就是這一段。轉折點高程圖上沒標。在模型看支撐管

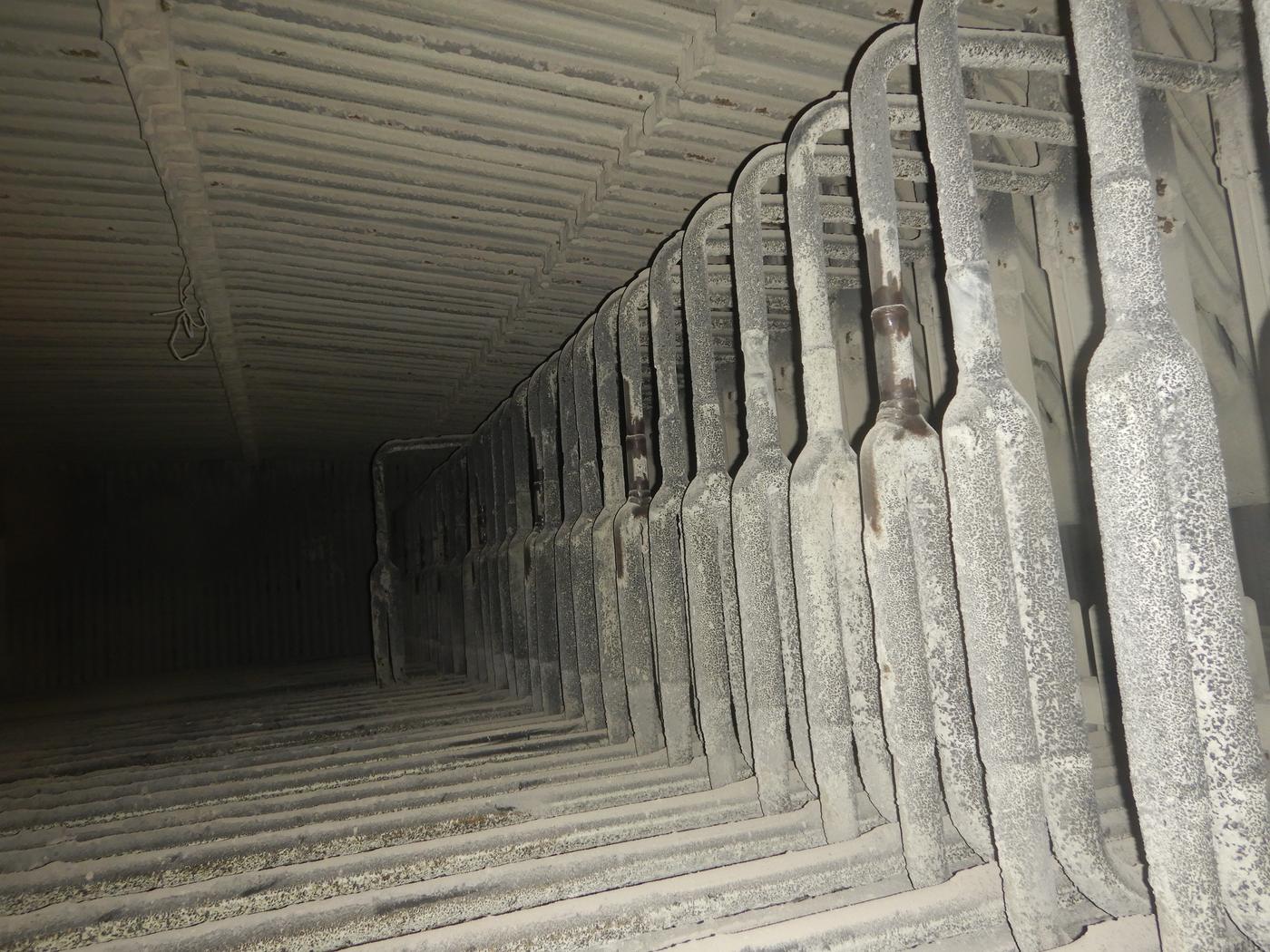

水平管排之間的一整排直立管，中段有扁平支撐塊，頂端回彎 — **這是 spacer tube 嗎？（DSCN5597）** **看到：**上下兩層水平管排之間，一整排直立管、每片管排都有一支；每支中段有扁平加寬的支撐塊，頂端回彎接進上層管排。 **判讀（推論）：比較像支撐管＋支撐耳（lug），不是手冊的 spacer tube。**理由：① 手冊圖十四／表九的 SPACER TUBE 屬二次過熱器，只有兩支：各由進口集管的一端繞出、東西向橫越管排走到中間，兩支並排回出口集管中段，全機 12 個接頭（表九 2＋2＋8；依合計推論進口端為 1、12，出口端 6、7），不會是一整排；② 拍攝通道沒有記載（這張與爐拱照片 13 分鐘內連拍）；模型依圖六與表十五把這排管當北側 SSH 的過熱器支撐管，若實際在南側通道，就改成省煤器支撐管；③ 扁平段的形狀與 B&W 圖 Fig.17 的支撐耳一致——水平管靠它掛在直立支撐管上、可以相對滑動。待確認：拍攝位置是哪一個通道（問拍攝者或對照手冊圖八、九省煤器支撐管）。在模型看支撐管與管座

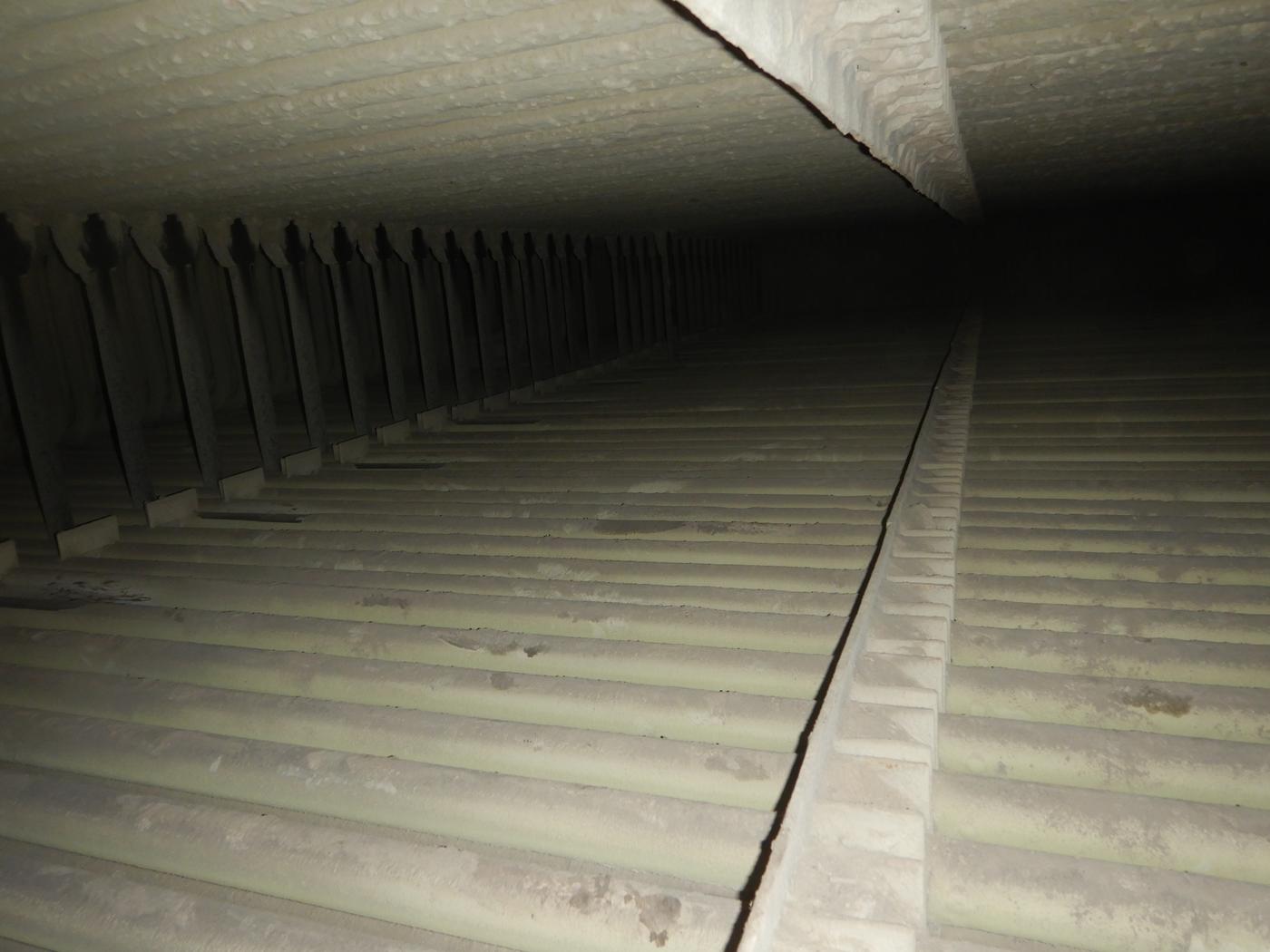

兩層水平管排之間的空間，左側一排直立件帶扁平支撐耳 — **兩層管排之間（DSCN5593）** **看到：**地上、頭上都是水平管排；左側是一排直立件，頂端帶箭頭形的扁平支撐耳；右邊有一條縱向的縫把管排分成兩半。 **判讀（推論）：**直立件與上一張同一種支撐構造。右邊的縫推論是管排東、西兩半的中線——手冊一次過熱器集管平面圖上，中間牆中線（℄ DIV WALL）落在第 77／78 片之間。待確認：這條縫是否就是中線，以及是哪一組管排。

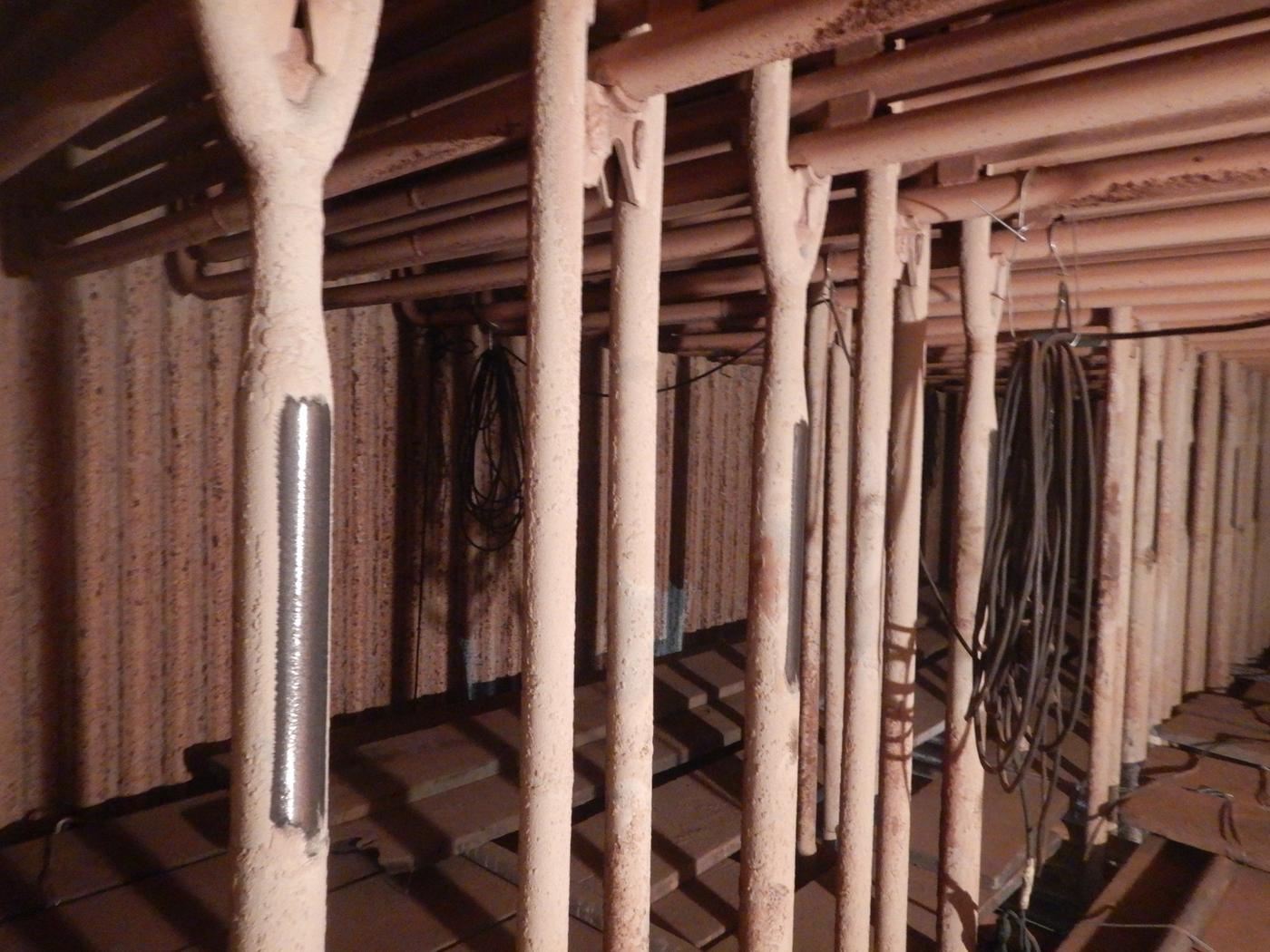

直立管頂端的 Y 形分岔 — **一支分成兩支（DSCN5619）** **看到：**一排直立管，每支頂端 Y 形分岔成兩支往上；其中一支管上有長條形的附件。 **判讀（推論）：**與手冊省煤器流程「上段盤管 → ⑪ 分岔 BIFURCATE → 支撐管（SA213T2）垂直上升 → 出口集管」一致：省煤器的出口管同時當支撐管，把上方的水平管排吊住。 **手冊圖八核對（2026-09-27）：**分岔件（BIFURCATE PER 148979C，2.000″×.260″ SA-210A1）標在上段盤管最上一趟的後段、緊鄰後出口集管下方（圖上略往前偏）；最上一趟再往前走到前端接前支撐管。模型把支撐管畫在相鄰兩片管排之間，以 Y 形兩臂接左右兩片（推論）。高程圖上沒標（下方 ⑩ 在 EL-111′-7″）。表六的盤管 308 支、支撐管 156 支，兩臂怎麼併接圖上沒畫清楚。待確認：照片是哪一處的分岔件、兩臂各接哪一支管。在模型看省煤器

為什麼要分清楚：支撐管同時是承重構件與受壓管。契約把「過熱器支撐管」「再熱器爐管支撐座（Support attachment）銲道」「過、再熱器爐管固定耳銲道」分開列檢測點；認錯構件，就會量錯位置或漏檢。

爐內往上看：對照立體模型的方位

以下照片的部位名稱來自原始檔名；拍攝年度、機組、確切高程與管號都沒有記載，不可當成協三 115 年施工照片或檢測結果。

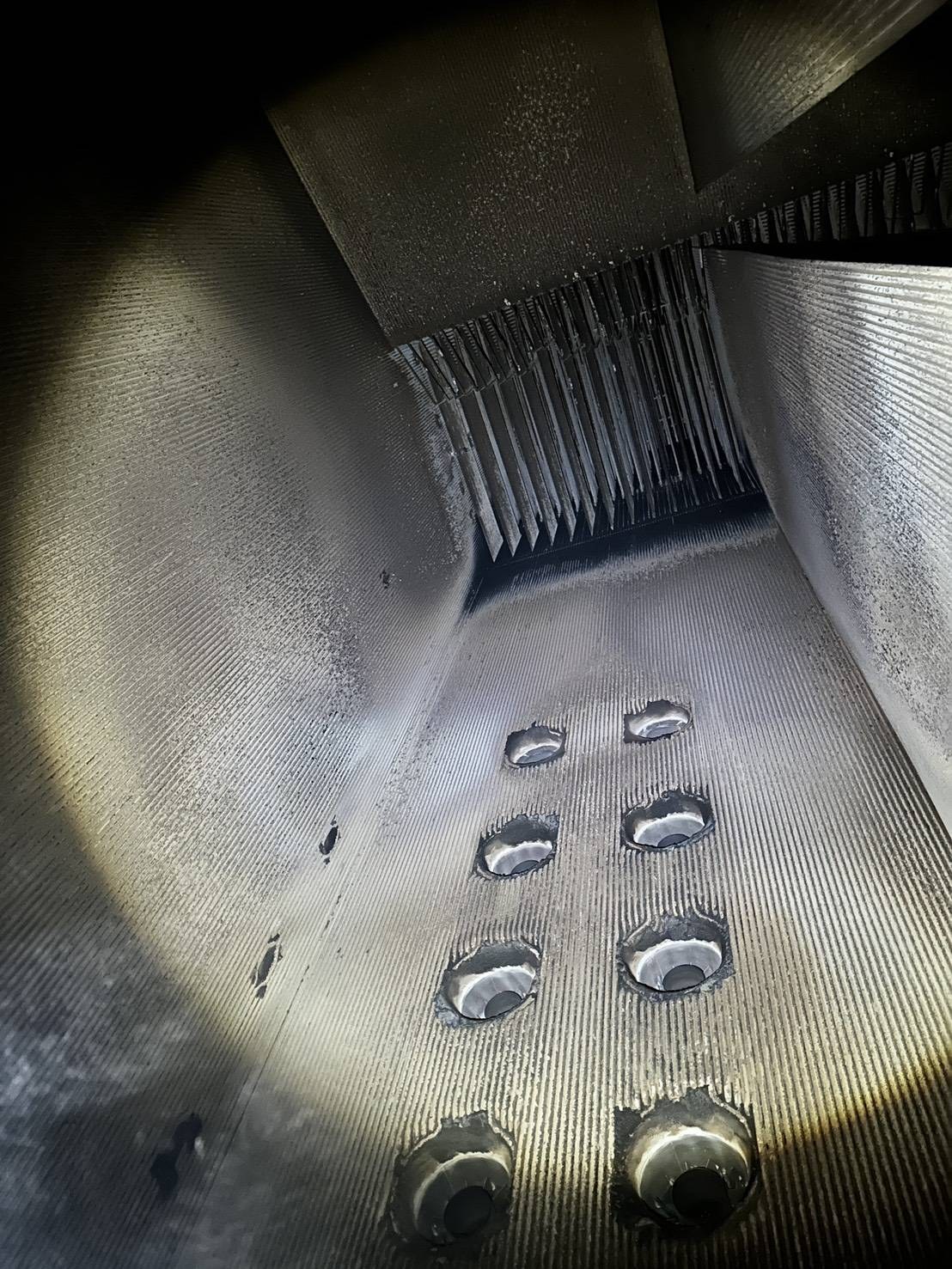

**爐內向上看前排燃燒器與上方二次過熱器入口** 實照檔名：爐底人孔進入往上看（前排燃燒器及上方二次過熱器進口管排）.jpg 依檔名為前（北）牆。可見膜式水牆與多個開孔，可能是 3 排燃燒器加 NOx port，但不能靠照片透視指定每個孔的編號或高程。未確認：機組、拍攝年度、確切高程與管號。不能證明檢測已完成或合格。

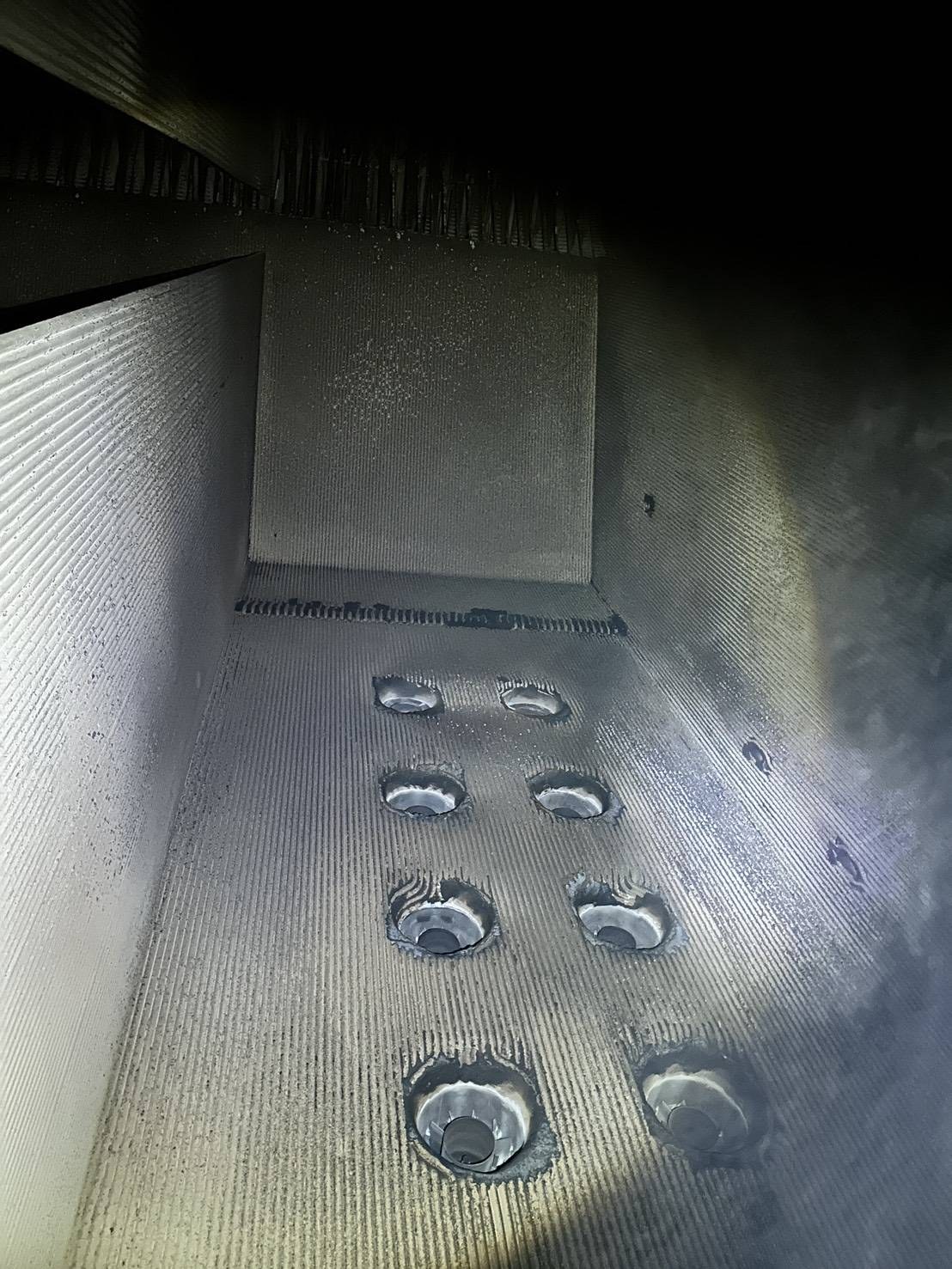

爐內向上看後排燃燒器與上方爐拱 — **爐內向上看後排燃燒器與爐拱** 實照檔名：爐底人孔進入往上看（後排燃燒器及上方爐拱）1.jpg 依檔名為後（南）牆。上方平整的斜面是爐拱底面；「上方」不等於緊接在燃燒器上面，實際距離依圖面。未確認：機組、拍攝年度、確切高程與管號。不能證明檢測已完成或合格。

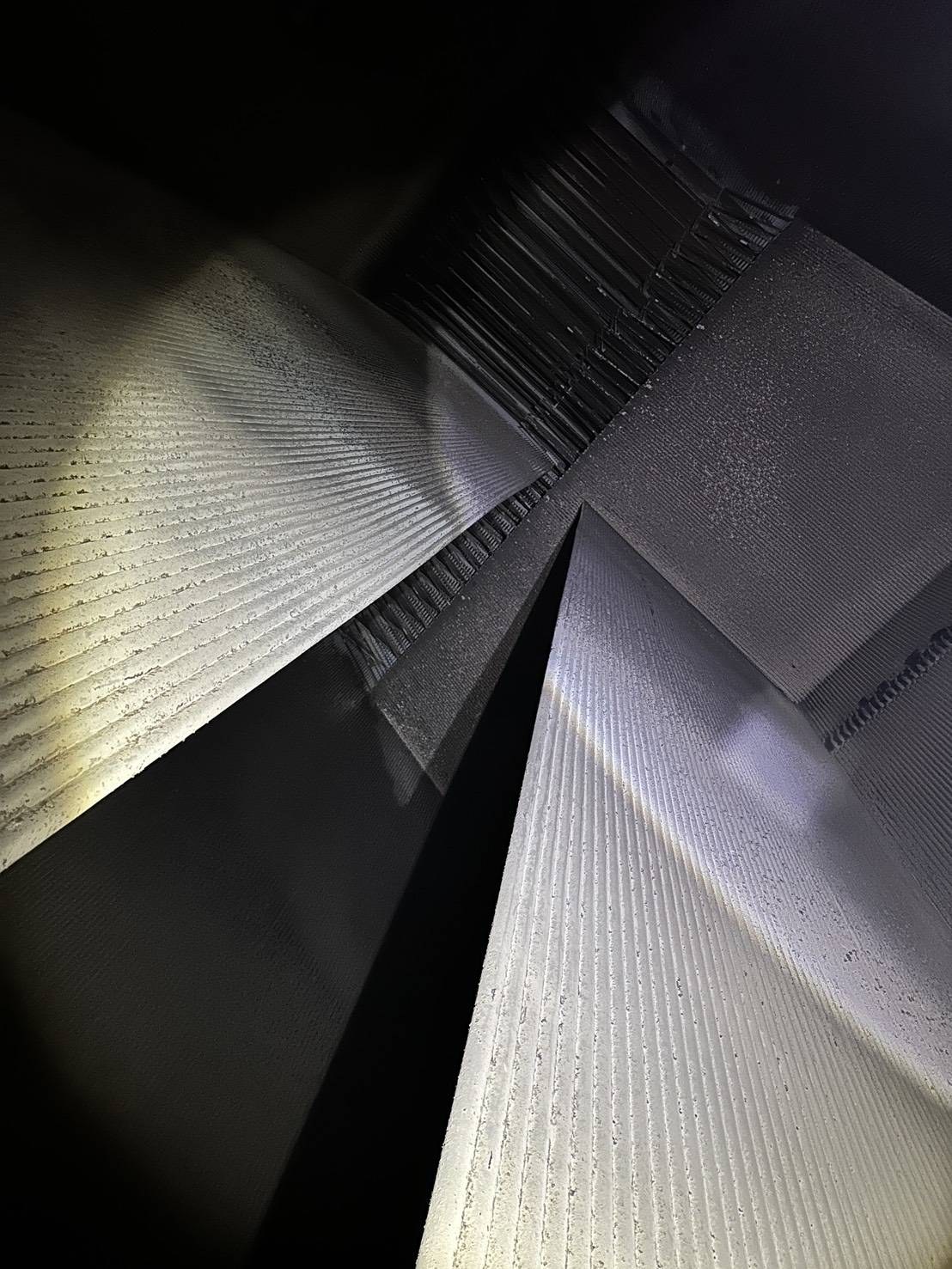

**爐內向上看中間牆與爐拱附近** 實照檔名：爐底人孔進入往上看（中間牆管排爐拱及二次過熱器進口）.jpg 高聳的密排管牆與頂部不同形狀；不可在照片上把每一支管或每個高程自動對號。未確認：機組、拍攝年度、確切高程與管號。不能證明檢測已完成或合格。

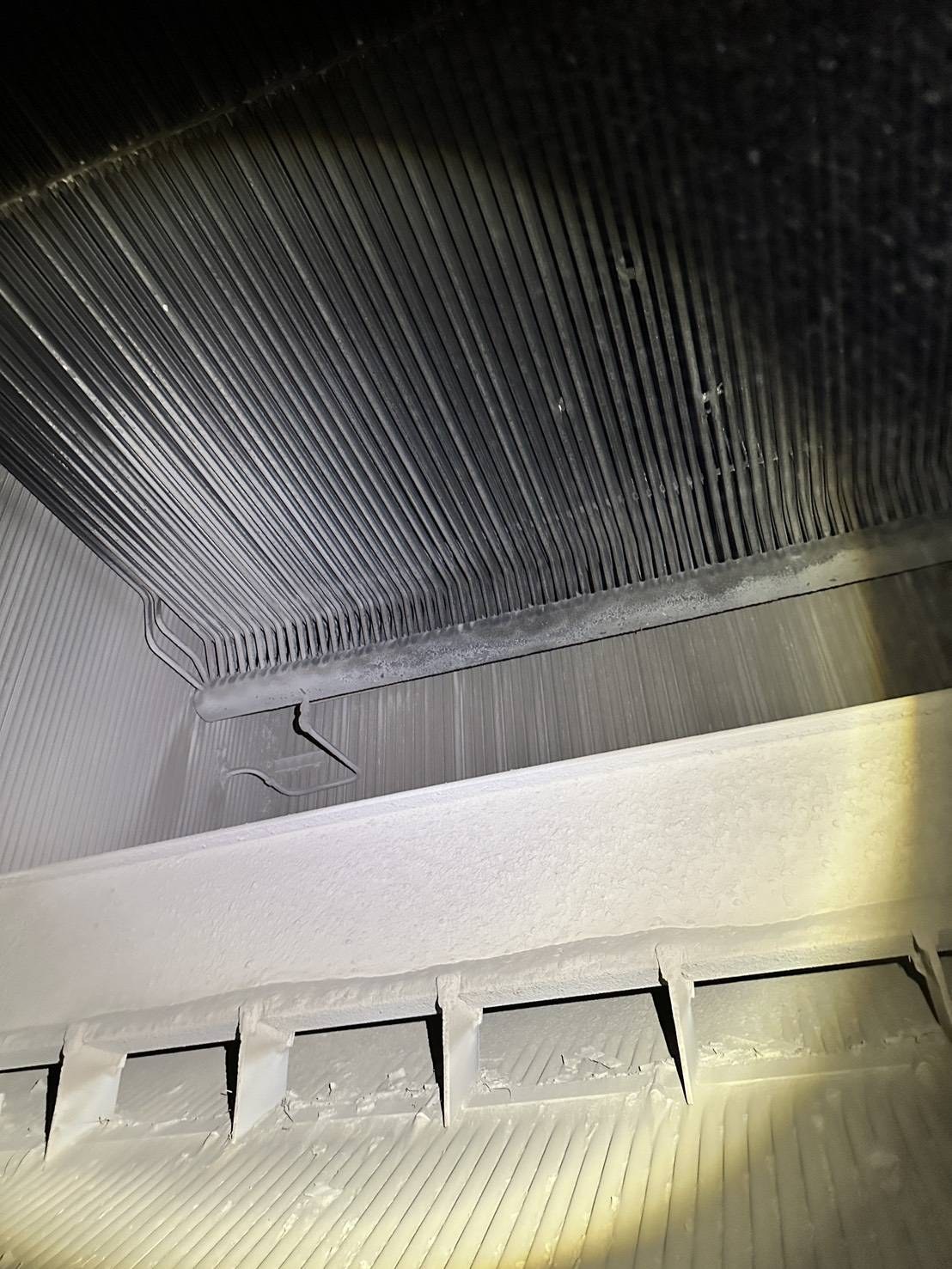

後爐省煤器入口管排附近，相機向上拍攝 — **後爐省煤器入口管排附近** 實照檔名：後爐省煤器進口管排區域2.jpg 可見上方密排管、邊牆與橫向構架；畫面中沒有 UT 儀器或量測結果。未確認：機組、拍攝年度、確切高程與管號。不能證明檢測已完成或合格。

鍋爐汽水流程剖面原圖，北方箭頭指向左方 — **原圖：汽水流程剖面（北在左）** 原圖來源：協和電廠-鍋爐燃氣分佈圖.pdf　第 1 頁模型的北側再熱器在上、二次過熱器在下，南側一次過熱器在上、省煤器在下，就是依這張圖的相對位置。未確認：機組適用性與繪製年度。流程示意圖不是竣工 3D 圖。

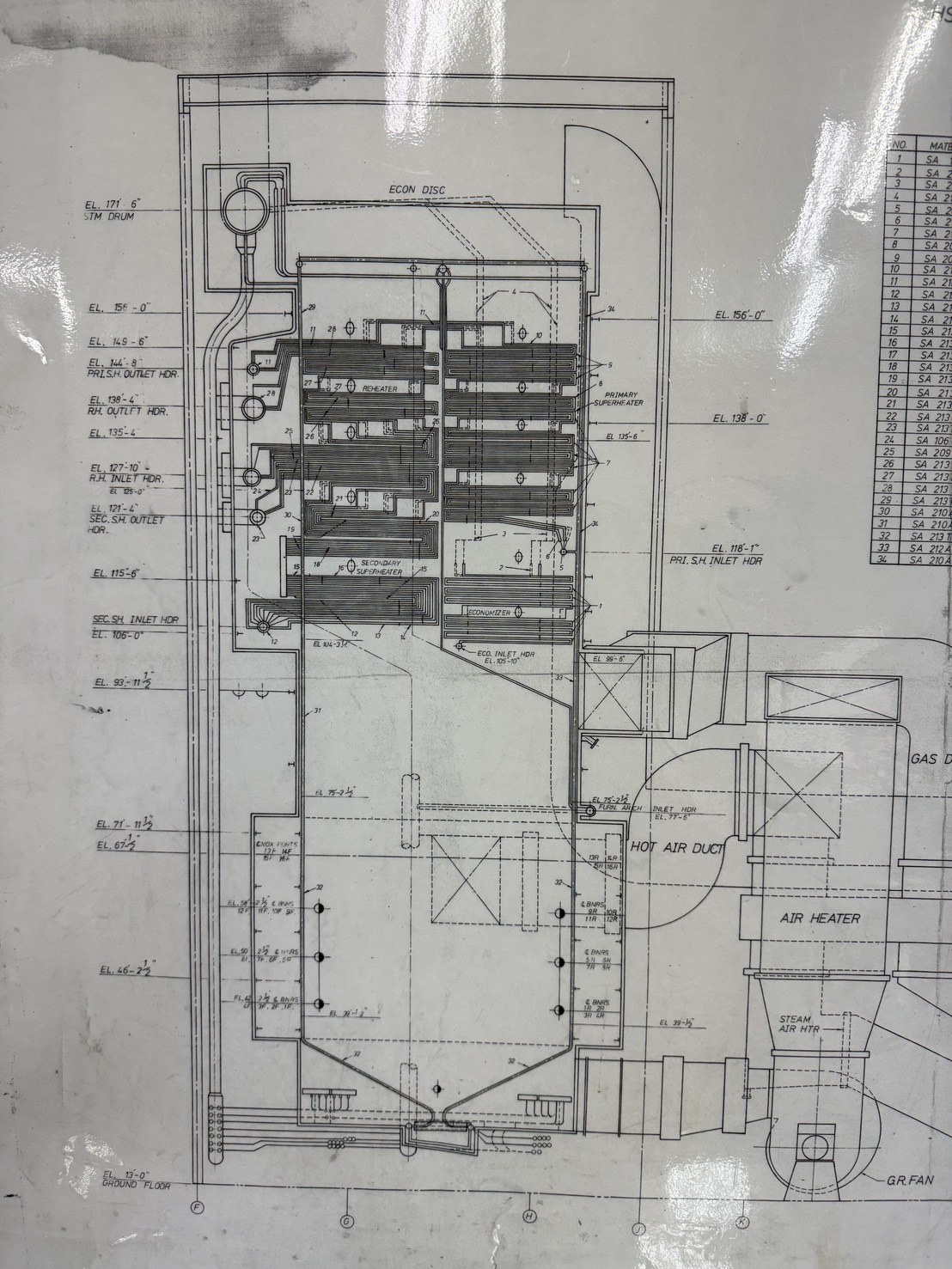

紙本鍋爐縱向剖面照片，左側可見高程標示 — **原圖：紙本縱向剖面照片** 原圖來源：S__7954454.jpg（使用者提供）與流程圖同樣的北側再熱器／二次過熱器、南側一次過熱器／省煤器與斜爐拱；有反光處不過度讀取數字。省煤器進口集管在 G1 流程圖第 1 頁與這張 J1 crop 都讀為 105′-10″，來源一致；這是圖面印刷 anchor，不是設備邊界。未確認：機組適用性與繪製年度。

爐內現場照片：模型上的這些東西實際長什麼樣

停機期間由爐底人孔進入爐膛拍攝。照片已縮圖並重新編碼、不含 EXIF。對照上方立體模型的中間牆與省煤器元件看，比較容易把 3D 空間和現場對起來。

現場回報：把位置說完整

回報時說清：哪部機、幾呎、哪面牆、從哪邊數、第幾支；請旁人再對一次現場標示與圖面。

前爐是北；後爐是南

面向前爐：左西、右東

管號方向依報告表頭與現場標示，不隨視角改變

常用技術資料與來源

Technical Details｜完整來源、歷史資料與 unresolved

設備位置清單（不需要 3D 也能讀）

前牆（北）水牆：爐膛北面；三層燃燒器與 NOx port 開在前、後牆。管號：東→西。
後牆（南）水牆：爐膛南面，往上包到南側對流通道；爐拱低端接在這面牆。管號：西→東。
東牆：面向前爐時在右手邊。管號：南→北。
西牆：面向前爐時在左手邊。管號：北→南。
爐底收束：前、後牆下段往中央收的斜管排；歷史 22 呎測點在這裡。
中間分隔牆：沿南北方向、由爐底到爐頂的整片管牆，分東、西兩個燃燒室；東面與西面是同一片牆。下緣分段：中央段下集管在 EL-22′-6″，靠前、後兩端的外側段下集管較高（手冊圖三尺寸相減約 EL 27′-1″，推算值）。管號：前→後。
爐拱 ARCH：南北單一斜坡，南（後）低、北（前）高；東側／西側是歷史量測分區，不是兩座爐拱。
隔離牆 BAFFLE：立在爐拱高端上方，把上方煙氣通道分成北、南兩道；與中間分隔牆是不同構件。
二次過熱器 SSH：北側通道下層，水平蛇行管排。
再熱器 RH：北側通道上層（二次過熱器上方）。
一次過熱器 PSH：南側通道上層。
省煤器 ECO：南側通道下層（一次過熱器下方）。
集管：二次過熱器進／出口（EL-106′-0″／121′-4″）、再熱器進／出口（127′-10″／138′-4″）與一次過熱器出口（144′-8″）集管在前牆外側集管箱；一次過熱器進口（118′-1″）在南側通道後方；省煤器進口（105′-10″）在南側通道靠隔離牆；爐拱進口（77′-6″）在後牆外。前後位置由 G1 第 5 頁比例換算。
支撐管／吊耳：北側 3F SH 支撐與南側 1C ECO 支撐依 G1 圖例；滑動支承座、管間 support spacer 依 Steam 42 Fig.17 通用原理，型式與數量為示意。
Buckstay／Tie bar：爐外水平補強與角部連接，四個展示層位均為示意，G1 未標實際 buckstay 高程。
前後風箱：三排 burner 中心 EL 42′-2½″、50′-2½″、58′-2½″；OFA EL 67′-2½″；風箱上緣 EL 71′-11½″（G1 p1）。下緣、深度與內部分隔未確認。
爐頂 Penthouse、汽鼓：概略部位；確切位置依核定圖面。
人孔（G1 第 5 頁黑色橢圓，12 個）：北側通道約 EL 149、141、135、124、115；南側通道約 EL 150、142、136、128、117、112；後牆凸出煙道段約 EL 92（比例換算）。原圖是側視，東西哪一側未確認；IK-xx 是吹灰器編號。
燃燒器 3 排與 NOx ports：原圖印刷標高約 42、50、58 呎與 67 呎，和 NDT 測點 44／52／60／70 呎不是同一個高度。

模型依據、圖面印刷標高與量測帶（三者分開）

所有元件的幾何都是教學包絡；下面的「圖面印刷標高」是原圖上的字，「量測帶」是歷史報告或契約的測區高程，兩者都不代表模型上某個管組的上下緣。

圖面印刷標高與量測帶

資料載入中；若無法載入，請看上方原圖剖面。

來源

資料載入中。

契約逐項清單：NDT 技術資料

歷史抽測：現場查點資料品質

前爐／北 ↑

← 左手：西牆人右手：東牆 →

後爐／南 ↓
