這頁在幹嘛：選一個檢測方法，看現場「四個必做」。你不用操作儀器，也能用眼睛看出施工有沒有少步驟。大修的先後順序、磨點、換管與切管化驗，依大修順序放在
首頁的各個章節。
先選你要看的方法
先看現場真正長什麼樣（6張施工實照）
⚠ 照片是用來認位置與工序
照片看得到的是現場施工狀態，不代表 NDT 已經做完或已經合格。是否合格仍要看人員資格、儀器校正、量測紀錄、檢測報告與核定程序。

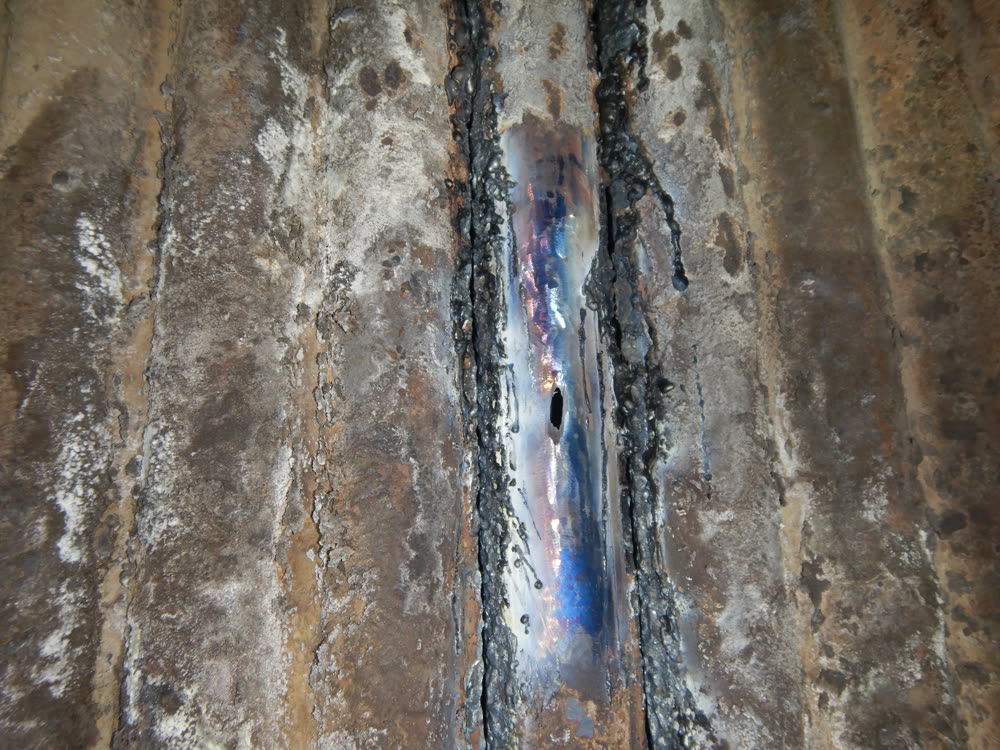

1. 破漏位置先拍全景與近照，再標機組、高程、牆面、管號及火側／背火側。照片只能證明破口外觀；破管機制須再由材質、厚度與破面檢查判定。

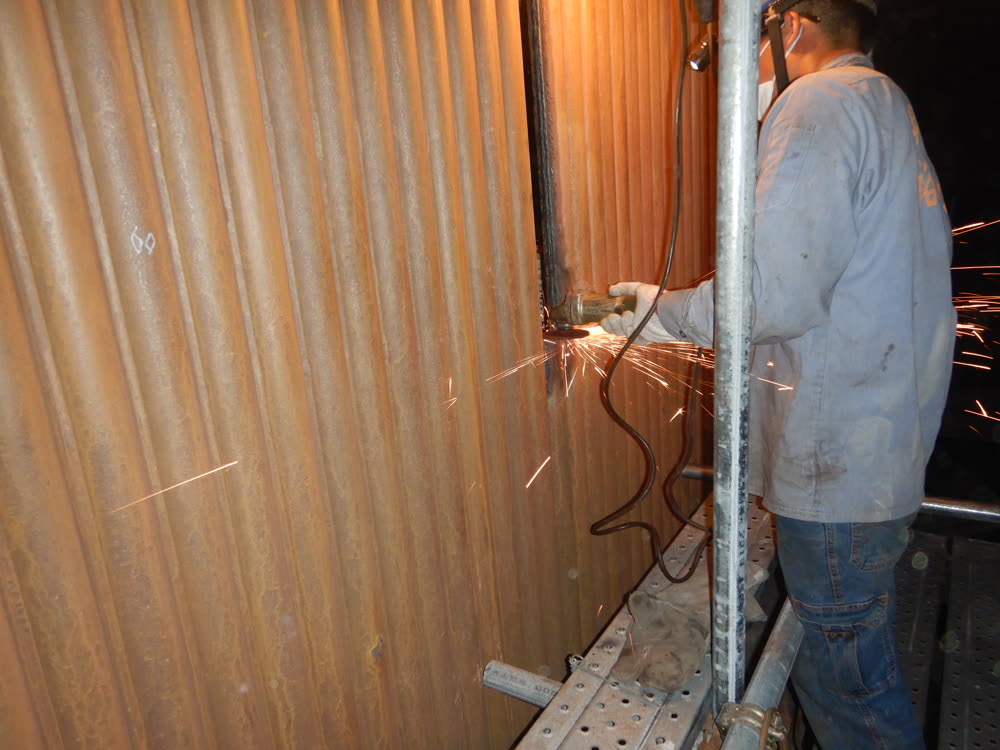

2. 打磨、切除施工前要保留管號與範圍標記；量厚測點應清到可穩定耦合的金屬面。圖中是修管作業，不是 UT 檢測完成的證明。

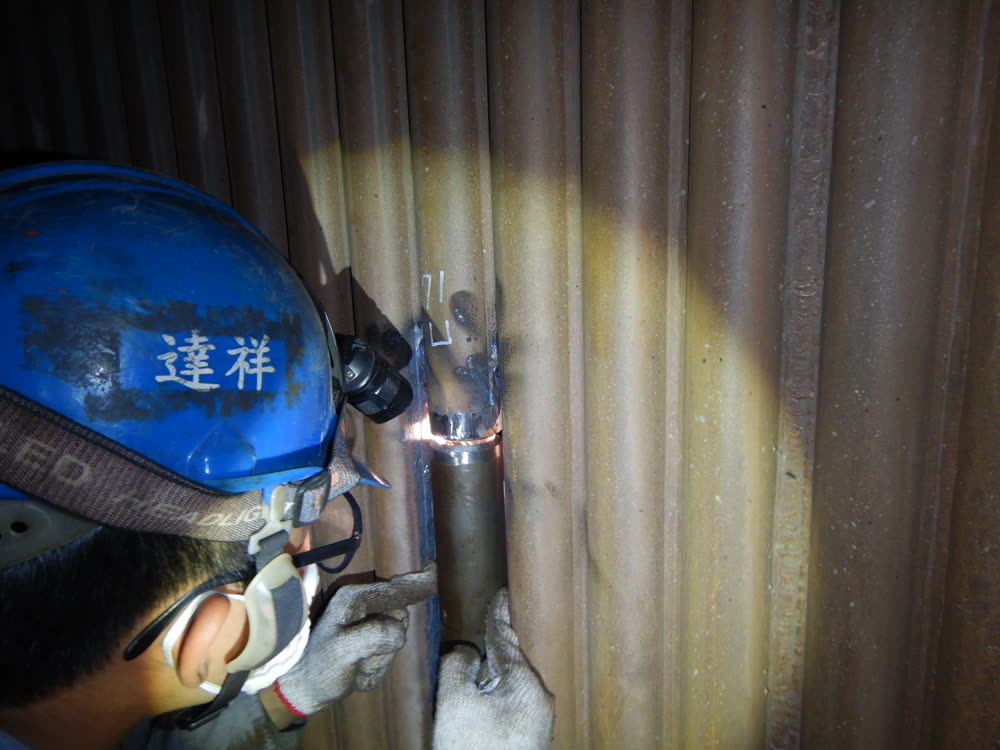

3. 換管／銲接施工確認管號仍清楚、施工範圍符合程序，周圍沒有強拉硬頂。若位置改了，NDT 紀錄與銲口圖也要同步改。這是換管／銲接施工照，不是對口尺寸檢查的量測紀錄。

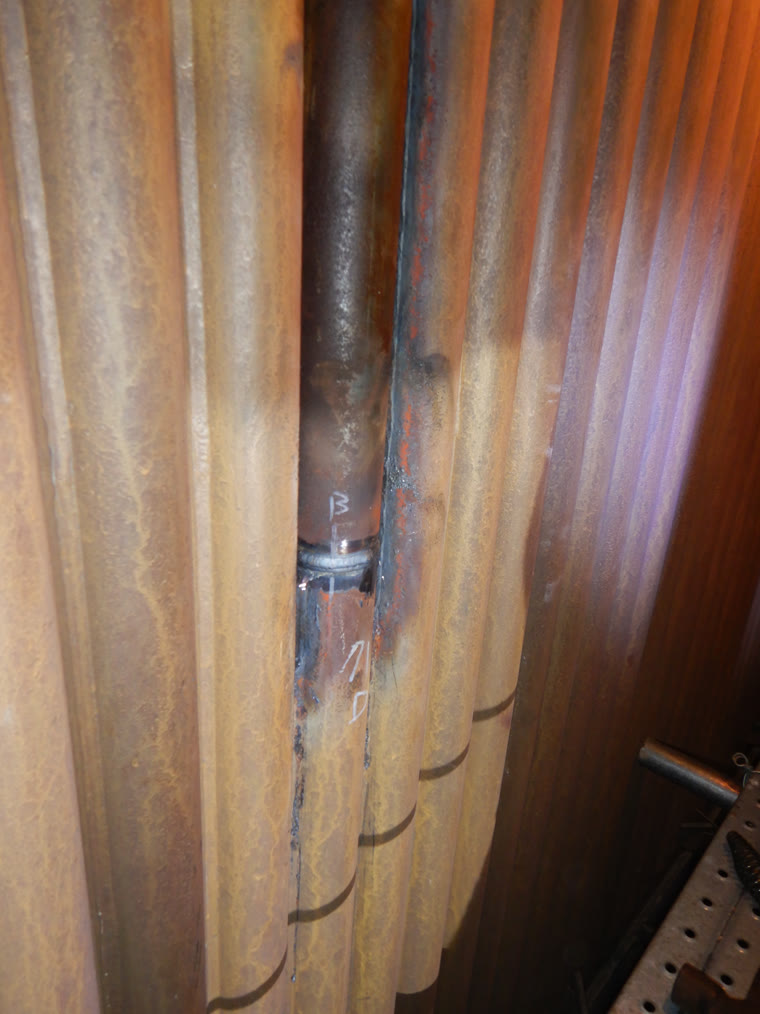

4. 完成銲口每一道銲口都要能對回管號與位置；先做 VT，再依核定程序執行 PT／MT／RT 等檢查。只看到外觀完整，不能直接判定內部合格。

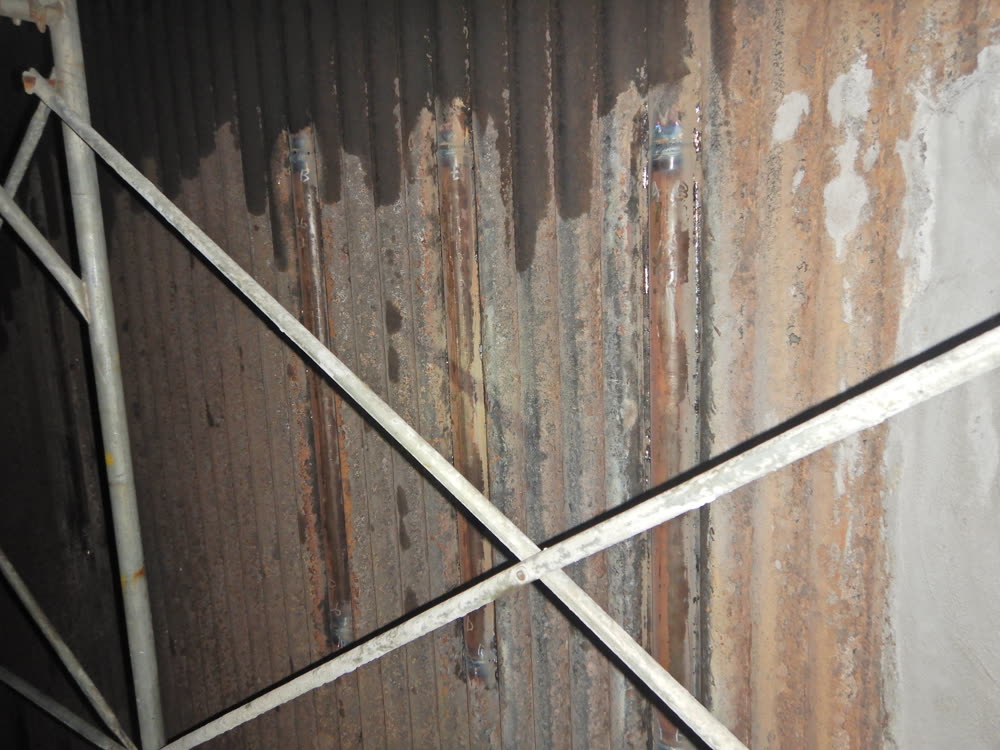

5. 一整段換管後不能只抽看中間一支。逐一核對上下兩端銲口、鄰近舊管、管翼／鰭片銲道、固定件及受熱面變形，並確認每個 NDT 結果都有對應位置。

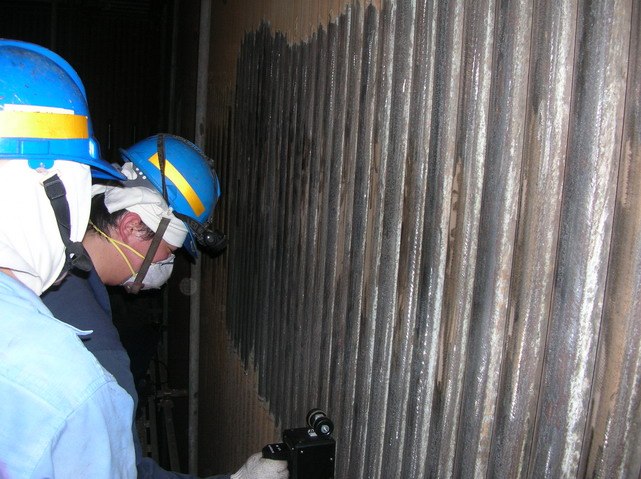

6. 可達性會影響覆蓋管排密集、照明不足或搭架方式會讓某些面看不到、量不到。看到這種情況要主動問「這個角度有沒有被跳過」。
合格紀錄照至少要能回答：哪一部機？幾呎？哪一面牆？第幾支管或哪一道銲口？正在做哪一步？檢測結果在哪一份紀錄？
白話原理：像對深井大喊，回音越快回來，代表井越淺；超音波回來越快，代表管壁越薄。
原理示意（教學流程，非實測影像）
① 探頭
→
② 耦合劑
→
③ 管壁
→
④ 回音（越快＝越薄）
這是教學流程圖，不是實際測量畫面；耦合劑是讓聲音能傳進管壁的介質，沒有它音波在表面就反射掉了。
- 打磨：測點磨到看見銀白色金屬。
- 校正：開工前、收工前都用階梯規塊確認。
- 耦合：每一點都抹耦合劑，不能乾量。
- 量測：探頭垂直壓緊，數字穩定才記錄。
抓錯重點
隔著厚鏽量、沒有耦合劑、探頭斜放、數字一直跳卻先抄下來，都要請他重做。
講義器材實照・PDF p3・非協和現場
超音波檢測儀外觀：認識螢幕、探頭接線與旋鈕位置。測厚與材質衰減常用外觀相近的儀器，光看外觀無法確定本機用途或型號。
協三機歷史現場照片・DSCN5862
近距離查看水牆的實景；照片看不清楚儀器種類，不能標為已完成 UT 測厚，僅供理解「靠近查看」的現場樣貌。
完整 5W1H：誰／什麼／哪裡／何時／為何／怎麼核對
誰來做
合格檢測人員操作儀器測厚；檢驗員在旁核對測點與紀錄，不自行量測。
做什麼
在已定位的管號受檢面，依核定程序量測管壁剩餘厚度。
在哪裡看
已標記的機組、高程、牆面、管號受檢面；確認表面已依程序清理。
什麼時候看
開工前、收工前校正時到場見證；出現低值、要求複測時在場核對。
為什麼要做
找出管壁變薄；測厚結果不能代表裂紋或材質狀況都沒問題。
我怎麼核對
看位置標記→看表面依程序處理→見證校正紀錄→看耦合劑與探頭垂直壓緊→保留初測與複測的穩定讀值。還要哪份紀錄：校正紀錄、初測／複測數值與位置照片。看不清或對不上找誰：當場請檢測員確認，仍有疑慮通知主辦人。
白話原理：像手電筒照進霧裡。管內組織變壞，聲音會被散掉，回來的能量變弱，所以材質衰減值越低越差。
原理示意（教學流程，非實測影像）
① 同規格新管比對（基準）
→
② 現場管面量測
→
③ 本案衰減指標（不是 mm 厚度）
材質衰減值一定要先用同鋼號、同厚度的新管建立基準，才能比較現場量到的數字；它是一個相對指標，不能直接讀成毫米厚度。
- 拋光：表面要亮到接近鏡面。
- 拿對標準管：必須與現在這面牆同鋼號、同厚度。
- 現場校正：先用標準管定好基準。
- 設定如需變更要重新校正：Gain（增益）與 Range（測距）若有正當理由需要調整，檢測人員應依程序重新校正、留下紀錄，並複測受影響的測點。
⛔ 最重要的抓錯
看到檢測員在數字低時改 Gain 或 Range，先確認有沒有重新校正、留紀錄、複測受影響測點。沒有校正紀錄、沒有複測就直接改用新設定往下量，要立刻請他停下並回報——不是每次調整都算作弊，但沒留紀錄的調整無法確認測到的是真實數值。
先看標籤：SA-210A1 與 SA-213T2 不能共用同一支標準管。
協三機歷史現場照片・DSCN5870
拋光到亮面只代表表面處理完成，不代表已完成材質衰減量測或已核對標準管。
完整 5W1H：誰／什麼／哪裡／何時／為何／怎麼核對
誰來做
合格檢測人員依本案方法量測材質衰減值；檢驗員核對標準試樣與紀錄。
做什麼
用與受檢管同鋼號、同厚度的標準管現場校正基準，再量測材質衰減值。
在哪裡看
對應鋼號與厚度的受檢管面；建立現場基準與設定變更時特別注意。
什麼時候看
現場校正建立基準後開始量測；每次設定變更後都要核對是否重新校正。
為什麼要做
追蹤管材隨時間劣化的趨勢；本教材此指標越低越差，不是 mm 厚度，也不能單獨拿來斷定特定劣化機制。
我怎麼核對
核對標籤與同規格標準管→看基準紀錄→看拋光與探頭接觸→記錄讀值與設定。還要哪份紀錄：標準管規格、基準波高紀錄、設定變更的校正與複測紀錄。看不清或對不上找誰：當場請檢測員說明設定變更原因與紀錄，仍有疑慮通知主辦人。
UT 子節：氧化層
量管內氧化層厚度，不是量金屬管壁
先分清楚：這是超音波 UT 的一個用途，檢查過熱器、再熱器爐管內的氧化層厚度。它不是金屬管壁厚度，也不是材質衰減（attenuation）讀值；更不是用 mg/cm² 表示的鍋垢化學分析。
範圍先對清楚
契約【貳】八(三)列 3 項、契約預計共 153 點：一次過熱器出口 80 點、再熱器出口 60 點、二次過熱器進口 13 點。這 153 點不併入 UT 測厚，也不另算第七種 NDT。
現場怎麼核對
- 先對測點：依機關檢驗員指定的爐管磨點位置，核對爐管編號與測量點位置；點位對不上就先停下確認。
- 先做校準：使用解析度較高的超音波測厚儀，量測前以適當規塊校準，經機關認可後才施工。
- 讀值要穩定：初測與複測都要能對回同一點。讀值不穩定或位置不清楚時，依核定程序重做／複核並留下紀錄；不要自行補寫頻率、儀器設定或門檻。
- 報告要對得回去：至少記下爐管編號、測量點位置、標準管厚、量測結果及測量點示意圖。
不要拿別的數字代替：氧化層厚度讀值不能用金屬壁厚、材質衰減值或鍋垢 mg/cm² 報告代替；三種資料要分開記錄、分開判讀。
- 量測與校準來源：
7.特訂條款(115,116管排-#3-4機)v4.doc，【壹】十(三)1、3，轉換 p6–7。
- 報告欄位來源：同一原檔，【壹】七(五)1，轉換 p4–5。
- 指定點與數量來源：同一原檔，【貳】八(三)，轉換 p15；一次過熱器出口 80、再熱器出口 60、二次過熱器進口 13，共 153 點。
白話原理：紅墨水鑽進看不見的小縫；擦掉表面多餘紅色後，白色顯像劑再把縫裡的紅色吸出來。本頁只講可見光、溶劑去除型液滲，其他 PT 方式（如螢光、水洗型）另有規定，不能套用這裡的做法。
原理示意（教學流程，非實測影像）
① 裂口滲入紅色滲透劑
→
② 擦掉表面多餘滲透劑
→
③ 薄顯像劑吸出細縫痕跡
這是教學流程圖，不是實際判讀畫面；每個階段的時間依本次核定程序計時，不是固定數字。
- 清乾淨：先去油、去鏽，表面乾燥。
- 噴紅色滲透劑並依程序計時：滲透開始與結束時間依本次核定程序與藥劑系統決定，不是統一固定10分鐘；規定不明時先問檢測員與主辦，不能自己套用別組數字。
- 清除多餘滲透劑：只能用不掉毛抹布沾少量清除劑輕擦，不能直接對著管子沖洗——直接沖會把縫裡的紅藥水一起洗掉，缺陷指示就不見了。
- 薄噴白色顯像劑並依程序判讀：顯像層要薄，噴太厚會蓋住痕跡；顯像開始到判讀的時間同樣依本次程序計時，光線要足夠才判讀。
⛔ 當場制止
拿清除劑直接對管子噴或沖洗，會把裂縫裡的紅藥水一起洗掉，指示就「被洗不見」。這個清除限制專指本例可見光、溶劑去除型的清除步驟，不要套用到其他前清理作業。
講義列出的 5°C～52°C 是多種材料與間斷種類的參考表條件（依講義列表），不是所有情況通用的驗收線；本次實際規定以核定程序與藥劑說明為準，規定不明時先問清楚，不要自己認定一組時間或溫度。
協三機歷史現場照片・DSCN4142
看得到紅白處理痕跡，看不到判讀結果；有沒有缺陷、合不合格要看檢測報告與合格人員判讀。
完整 5W1H：誰／什麼／哪裡／何時／為何／怎麼核對
誰來做
合格檢測人員以本例限定的可見光、溶劑去除型流程操作；檢驗員核對工序與時序。
做什麼
前清理、噴紅色滲透劑、清除多餘滲透劑、噴白色顯像劑、判讀，五個階段依序完成。
什麼時候看
各階段分別依本次核定程序與藥劑系統計時；記下滲透開始／結束、顯像開始／判讀的時間。
為什麼要做
肉眼不易看清的表面開口可能留下紅色指示；沒有紅線不等於內部合格。
我怎麼核對
先確認是不是可見光、溶劑去除型→核對本次程序與藥劑説明的時間規定→看清除步驟是否只用抹布沾溶劑輕擦→看顯像劑噴得薄不薄→核對判讀時的光線與時間是否依程序。還要哪份紀錄：各階段時刻紀錄、判讀結果與判讀人員。看不清或對不上找誰：規定不明時請檢測員與主辦確認，不要套用其他組數字或其他 PT 方法的規定。
白話原理：管子被磁化後，裂縫會漏磁，黑色磁粉就在裂縫上排成一條線。
本頁僅適用磁軛連續法、可磁化材質。提升力、照度、時序等實際門檻依本次適用核定程序為準；下列數值為常見參考做法，不是跨方法或跨程序的通用門檻。
- 清潔：兩腳接觸處與檢查面要乾淨。
- 貼緊、通電：磁軛兩腳要貼住管面。
- 通電中撒粉：手指仍按著開關時就要撒。
- 轉 90 度再做：同一點一定要換方向做第二次。
抓錯重點
放開開關才撒粉，或同一點只做一個方向，都可能漏掉裂紋。
參考做法：交流磁軛通電時應能吸起約 4.5 公斤（10 磅）鋼塊；現場宜備磁場指示標準塊確認方向。實際規定以本案核定程序為準。
講義器材實照・PDF p25・非協和現場
磁軛外觀：認識兩腳接觸點與通電開關位置。
完整 5W1H：誰／什麼／哪裡／何時／為何／怎麼核對
誰來做
合格檢測人員確認材質可磁化後執行磁化與觀察；檢驗員核對通電與方向。
做什麼
本例限定磁軛連續法：表面清潔→磁軛兩腳貼緊、通電→通電中撒磁粉→同一點轉 90 度做第二方向。
在哪裡看
核定範圍內的管面或銲口，磁軛兩腳確實貼緊處。
什麼時候看
通電撒粉的當下，以及轉向複測時在場核對。
為什麼要做
捕捉可磁化材料的表面／近表面不連續指示；不是所有材料都能套用磁粉檢測。
我怎麼核對
看材質是否可磁化→看兩腳貼緊接觸→確認通電中才撒粉→確認同一點有轉 90 度做第二次→提升力、照明等依本案核定程序核對。還要哪份紀錄：磁化方向、指示位置與判讀結果。看不清或對不上找誰：當場請檢測員確認，仍有疑慮通知主辦人。
白話原理：像醫生先「望診」。看變色、鼓包、裂紋、磨薄、厚油灰與銲道不對勁。
下列照度、距離、角度是常見參考做法；實際門檻依本次適用核定程序為準，不是跨方法通用的及格線。
- 清：飛灰、鏽層與油灰先清除。
- 亮：白光至少約 1000 lux（依程序參考值）。
- 近：眼睛距離管面不超過 60 公分（依程序參考值）。
- 斜角也看：視線與管面角度至少 30 度；死角用鏡子看背火側。
抓錯重點
站在遠處用快沒電的手電筒照兩下，不算目視檢測；「看起來很亮」或拿灰卡比一比，不能取代依程序核對照度。
密排管間可達性與照明不足時，目視覆蓋容易有死角；看到這種情況要主動問「這個角度有沒有被看到」。
完整 5W1H：誰／什麼／哪裡／何時／為何／怎麼核對
誰來做
合格檢測人員依規定觀察表面；檢驗員核對覆蓋範圍與紀錄。
做什麼
清潔後以眼睛、手電筒、放大鏡、反射鏡直接查看受檢面、銲道與可見死角。
在哪裡看
可接近的受檢面、銲口，以及需要反射鏡輔助的死角。
什麼時候看
表面清理完成後、指定工序階段進行，並保留全景與近照。
為什麼要做
找出可見的變形、破口、裂紋、表面不對勁；VT 不能排除內部問題。
我怎麼核對
看清潔是否完成→核對本次適用程序的照度與距離要求→看檢測員是否確實靠近、有沒有用反射鏡看死角→保留照片紀錄。還要哪份紀錄：覆蓋範圍、發現異常的位置照片。看不清或對不上找誰：當場請檢測員確認，仍有疑慮通知主辦人。
白話原理：射線穿過銲道，在底片留下黑白影像；內部氣孔、夾渣或未熔合，會讓黑白深淺不一樣。
⛔ 安全永遠排第一
照射時絕對不要進入管制區。照射結束後，也要等負責的 RT 人員確認射源安全、解除管制，才能靠近。看不見射線，不代表沒有危險。
- 人員與程序：確認由合格 RT 人員執行，輻射安全管制已完成。
- 像質計（IQI）：材質要與受檢物相同或有相當吸收係數，通常放在射源側。
- 鉛字標記：工程名、銲道編號、日期、厚度要清楚；不能壓在判讀區。
- 底片套：貼緊受檢銲道，位置與照相配置一致。
拿到底片先看四件事
- 編號、日期與銲道位置能不能對回現場。
- 像質計規定的細線或孔洞看不看得清楚。
- 底片有沒有摺痕、指印、水痕、污點或刮線遮住銲道。
- 黑度是否由黑度計確認合格。講義所列 CNS 單片參考範圍為 1.5～4.0；本案仍以核定程序與契約標準為準。
講義器材實照・PDF p48・非協和現場
射源容器與警戒標示外觀：認識管制界線的樣子，不代表可自行操作或判斷安全距離。
完整 5W1H：誰／什麼／哪裡／何時／為何／怎麼核對
誰來做
合格 RT 人員及負責管制的人員執行；檢驗員在許可進入的範圍內核對紀錄，不進入管制區、不操作射源。
做什麼
依程序布置底片套、像質計（IQI）與鉛字標記，對指定銲口照射，再沖洗判讀。
在哪裡看
指定銲口與其對應報告；只在管制區邊界外核對，不猜測安全距離。
什麼時候看
布置前，以及負責人確認解除管制後才能靠近；照射中絕不進入。
為什麼要做
看指定範圍的內部影像；單張外觀或片面照片不足以確認合格。
我怎麼核對
核對銲口編號能不能對回現場與報告→核對人員資格與管制紀錄是否完成→由合格人員確認像質計影像品質與底片有無摺痕／指印／水痕／刮線→黑度由黑度計依核定程序與契約標準確認。還要哪份紀錄：管制解除紀錄、底片編號對照表、黑度計讀值。看不清或對不上找誰：管制未解除或有疑慮，絕不自行進入或猜測安全距離，找負責 RT 人員與主辦確認。
小情境：這樣算做對嗎？
材質衰減量到 0.9，檢測員說「重按一次變 1.6，用 1.6 那個」，這樣可以嗎？
看答案與原因
不行。先確認校正、表面與探頭接觸沒有問題，把兩次讀值都記下來，回報原點複測的結果，由主辦與合格判讀人員判斷，不能只挑對自己有利的一次。
這是理解情境練習，答對不代表你已具備 NDT 合格資格，也不會自動勾選檢查表。
PT 顯像後看到淡淡的紅色痕跡，檢測員說「反正時間到了，先判合格」，可以嗎？
看答案與原因
不行。要先核對本次核定程序規定的判讀時機與光線條件，痕跡出現要由合格判讀人員依程序判斷，時間到不等於自動合格，也不能省略光線核對。
這是理解情境練習，答對不代表你已具備 NDT 合格資格，也不會自動勾選檢查表。
